Pasivní gigabitový POE injektorpanel - 6 portů, stíněný

Popis produktu:

Podrobnosti

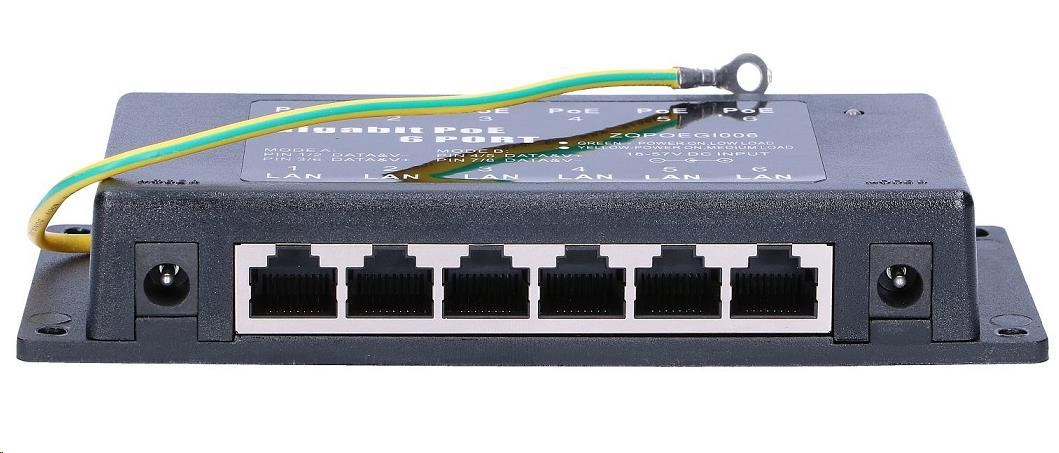

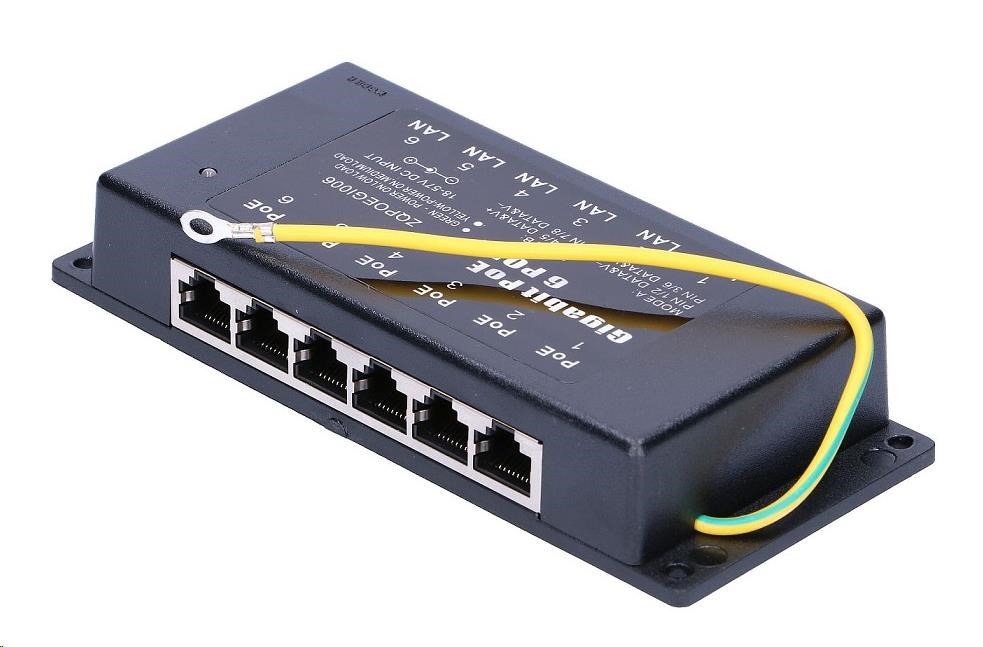

Panel integrující 6 gigabitových stíněných pasivních POE injektorů.

Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

Over-current protection (proudová ochrana) do hodnoty 650mA (+/-15%) na každém portu, vyvedený zemnící člen.

LED indikace proudových hodnot: zelená: odběr na portech nižší než 400mA, červená: odběr na portech 400mA až 650mA

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).

Vstup pro napájení prostřednictvím 2.1mm jacků pro dva diverzifikované napájecí režimy v módech A a B.

Režim A (Mode A):
Kompatibilní s prvky využívající napájení na pinech 1/2- a 3/6+ jako např. nejrůznější WiFi AP, IP telefony a kamery využívající napájecí adaptéry 802.3af/ 802.3at (Mode A): Cisco, HP , Siklu, Viotek, Uniview, Hikvision, Dahua, Grandstream, Yealink.
Data se posílají po všech čtyřech párech (využívá se tzv. fantómové napájení)

Režim B (Mode B):
Kompatibilní s prvky využívající napájení na pinech 4/5+ a 7/8- jako např. prvky využívající pasivní PoE 24V (Mode B) od Mikrotiku a Ubiqiti.
Data se posílají po všech čtyřech párech (využívá se tzv. fantómové napájení)

Volba napájecího zdroje:
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Doporučený příkon zdroje je 15W na pár RJ45 konektorů (6 x 15W = 90W pro napájení všech 6 portů PoE panelu).

Upozornění:
Nelze kombinovat zařízení využívající Mode A společně se zařízeními používající Mode B, při takovém zapojení hrozí poškození ethernetových portů vašich jednotek! Důkladně ověřte než zapojíte!

Technické specifikace:
Rozsah vstupního napájení: 24-48V (2.1 power jack)
Data páry: 1/2 & 3/6 & 4/5 & 7/8
Napájecí páry: dle zvoleného režimu A / B
Standardy: pasivní PoE, 802.3af / 802.3at
Proudová ochrana do hodnoty 650mA (+/-15%) na každém portu
Připojení: PC/HUB/Switch
Váha: 0,68Kg
Rozměry: 482.6mm x 44.3mm x 21.8mm
LAN: 10/100Mbps
Normy: TIA/EIA 568 Cat.5
Konektory: 6x stíněné GB RJ-45
Vstup napájení: pro 2.5/5.5mm jack
Provozní teplota: 0~40°C
Skladovací teplota: -40~70°C
Provozní vlhkost: 10%~80% RH
Skladovací vlhkost: 5%~90% RH
Certifikace: CE
Zemnění vyvedeno zelenožlutým zemnícím vodičem
Podporovaný napájecí rozsah 18 až 57 V
Mode A – minus na pinech 1-2, plus na pinech 3-6
Mode B – minus na pinech 7-8, plus na pinech 4-5
